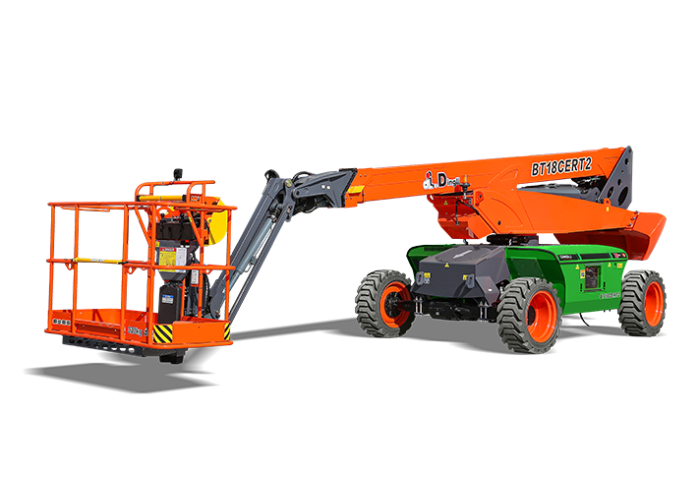

?● 可下探，跨越能力強
● 意大利研發中心MAGNI研發
● 橫&縱雙向模塊化設計，全系列85%部件通用，同平臺研發
● 配置一體式車橋，四驅四轉，100%液壓差速鎖，動力強、越野性佳
● 部件下移式設計，重心下沉
● 可標準集裝箱運輸
● 配置80V420Ah高容量鋰電池組，搭載通用增程器，無外部電源仍可自行為電池充電，加滿一箱油，可用30天
▼ 尺寸 | |
最大工作高度 | 24.30m |
最大平臺高度 | 22.30m |
最大作業幅度(+0.6m) | 17.10m |
最大平臺幅度 | 16.50m |
最大跨越高度 | 9.14m |
最大下探深度 | 4.03m |
平板車運輸尺寸(長×寬×高) | 9.85m×2.50m×2.89m |
工作平臺尺寸(長×寬) | 2.44m×0.91m |
轉臺尾擺 | 1.61m |
最小離地間隙 | 0.41m |
軸距 | 2.80m |
▼ 性能 | |
安全工作載荷 | 300kg |
最大工作人數 | 2 |
最大爬坡能力 | 30% |
最大行駛速度(收攏狀態) | 6.0km/h |
最大行駛速度(起升狀態) | 1.1km/h |
底盤工作最大允許角度(X/Y) | 5°/5° |
轉臺回轉角度 | 360°連續 |
平臺擺動角度 | 180° |
小臂變幅角度 | 135° |
主臂最大變幅角度 | 72° |
最小轉彎半徑(內輪/外輪) | 1.87m/3.22m |
輪胎 | 385/45-28 |
▼ 重量 | |
整機重量 | 17200kg |
▼ 動力 | |
鋰電池 | 80V/320Ah |
充電器 | 80V/80A |
應急動力系統 | 54VAC/18kW |
驅動電機 | 54VAC/18kW |
泵站電機 | 56VAC/24kW |
增程發動機 | Kubota Z482/9.8kW |
柴油箱容積 | 110L |
液壓油箱容積 | 165L |
| ▼ 尺寸 | |
| 最大工作高度 | 79ft 9in |
| 最大平臺高度 | 73ft 2in |
| 最大作業幅度(+0.6m) | 56ft 1in |
| 最大平臺幅度 | 54ft 2in |
| 最大跨越高度 | 30ft |
| 最大下探深度 | 13ft 3in |
| 整機長度(收攏狀態) | 32ft 3in |
| 整機長度(裝箱狀態) | 32ft 11in |
| 整機寬度(收攏狀態) | 8ft 2in |
| 整機寬度(裝箱狀態) | 7ft 6in |
| 整機高度(收攏狀態) | 9ft 6in |
| 整機高度(裝箱狀態) | 8ft 7in |
| 工作平臺尺寸(長×寬) | 8ft×3ft |
| 轉臺尾擺 | 5ft 3in |
| 最小離地間隙 | 1ft 4in |
| 軸距 | 9ft 2in |
| ▼ 性能 | |
| 安全工作載荷 | 661lb |
| 最大工作人數 | 2 |
| 最大爬坡能力 | 30% |
| 最大行駛速度(收攏狀態) | 3.7mph |
| 最大行駛速度(起升狀態) | 0.7mph |
| 底盤工作最大允許角度 | X-5°/Y-5° |
| 轉臺回轉角度 | 360°連續 |
| 平臺擺動角度 | 180° |
| 小臂變幅角度 | 135° |
| 主臂最大變幅角度 | 72° |
| 最小轉彎半徑(內輪/外輪) | 6ft 2in/10ft 7in |
| 輪胎 | 385/45-28 |
| ▼ 重量 | |
| 整機重量 | 37919lb |
| ▼ 動力 | |
| 鋰電池 | 80V/320Ah |
| 應急動力系統 | 12V |
| 驅動電機 | 54VAC/18kW |
| 增程發動機 | Kubota Z482/9.8kW |
| 柴油箱容積 | 29gal |
| 液壓油箱容積 | 43gal |
